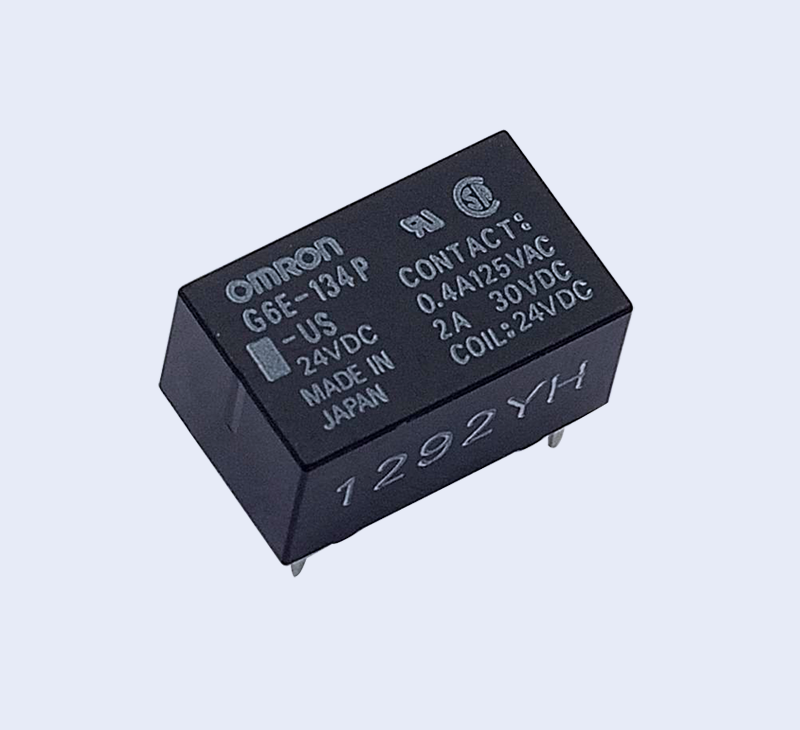

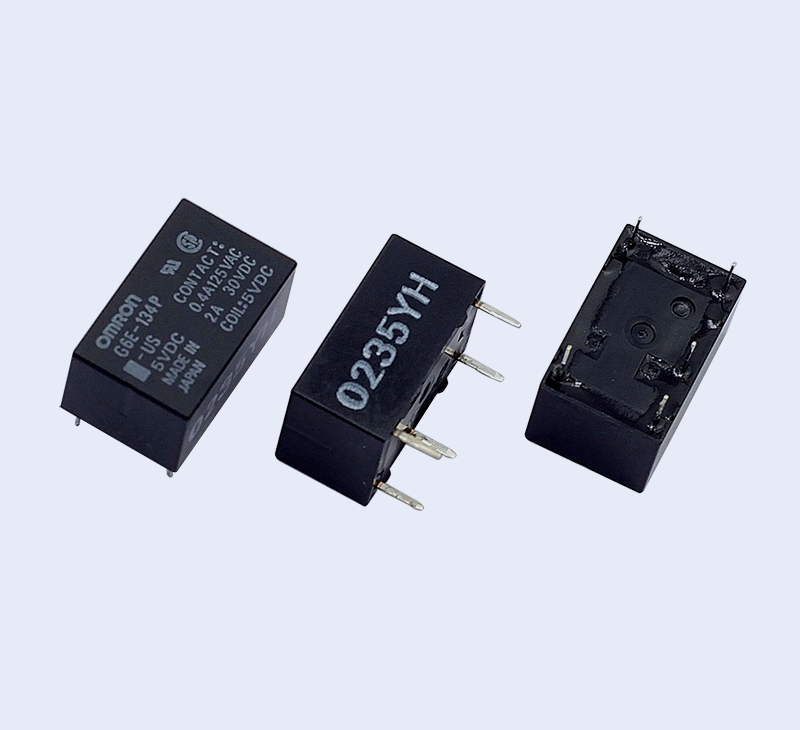

G6E 小型繼電器
小型 高靈敏度的1極信號切換繼電器
? 感應消耗電力僅98mW（額定消耗電力：200mW）的高靈敏度
? 確保耐沖擊電壓1,500V（10×160 μs），F(xiàn)CC規格標準的設計
? 考慮到自動封裝，采用桿狀包裝
? 塑料密封型，可以自動焊接
? 備有超聲波清洗型
? 取得標準型號UL、CSA認證
| ■ 種類 |
| 標準型（UL、CSA規格認證） |
|
單穩型 | 1繞組閉鎖型 | 2繞組閉鎖型 | 最小包裝單位 | |||||||||||
| 標準型 | 低靈敏度型 | 標準型 | 標準型 | 低靈敏度型 | |||||||||||
| 型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
||||||
| 1c | G6E-134P-US | DC 5 | G6E-134PL-US | DC 5 | G6EU-134P-US | DC 5 | G6EK-134P-US | DC 5 | G6EK-134PL-US | DC 5 | 25個/桿裝 | ||||
| DC 6 | DC 6 | DC 6 | DC 6 | DC 6 | |||||||||||
| DC 9 | DC 9 | DC 9 | DC 9 | - | |||||||||||
| DC 12 | DC 12 | DC 12 | DC 12 | DC 12 | |||||||||||
| DC 24 | DC 24 | DC 24 | DC 24 | DC 24 | |||||||||||
| DC 48 | - | - | - | - | - | - | - | - | |||||||
| 注.有關G6E-194P-US型請向本公司銷售人員查詢。 |
| 超聲波清洗對應型 |
|
單穩型 | 1繞組閉鎖型 | 2繞組閉鎖型 | 最小包裝單位 | |||||||||||
| 標準型 | 低靈敏度型 | 標準型 | 標準型 | 低靈敏度型 | |||||||||||
| 型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
型 號 |
線圈額定 電壓(V) |
||||||
| 1c | G6E-134P-US-U | DC 5 | G6E-134PL-US-U | DC 5 | G6EU-134P-US-U | DC 5 | G6EK-134P-US-U | DC 5 | G6EK-134P-US-U | DC 5 | 25個/桿裝 | ||||
| DC 6 | - | - | DC 6 | - | |||||||||||
| DC 9 | - | - | DC 9 | - | |||||||||||
| DC 12 | DC 12 | DC 12 | DC 12 | DC 12 | |||||||||||
| DC 24 | DC 24 | - | DC 24 | DC 24 | |||||||||||
| DC 48 | - | - | - | - | - | - | - | - | |||||||
| ■ 額定值 |
| 操作線圈/單穩型 |
|
額定電流 (mA) |
線圈電阻 (Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大允許電壓 (V) |
消耗功率 (mW) |
||||||
| 標準型 | DC | 5 | 40.0 | 125 | 70%以下 | 10%以上 |
190% （at23℃） |
約200 | ||||
| 6 | 33.3 | 180 | ||||||||||
| 9 | 22.2 | 405 | ||||||||||
| 12 | 16.7 | 720 | ||||||||||
| 24 | 8.3 | 2,880 | ||||||||||
| 48 | 8.3 | 5,760 |
170% （at23℃） |
約400 | ||||||||
| 超高靈敏度型 | DC | 5 | 79.4 | 63 | 70%以下 | 10%以上 |
170% ?（at23℃） |
約400 | ||||
| 6 | 66.6 | 90 | ||||||||||
| 9 | 44.3 | 203 | ||||||||||
| 12 | 33.3 | 360 | ||||||||||
| 24 | 16.7 | 1,440 | ||||||||||
| 操作線圈/1繞組閉鎖型 |
|
額定電流 (mA) |
線圈電阻 (Ω) |
置位電壓 (V) |
重置電壓 (V) |
最大容許電壓 (V) |
消耗功率 | |||||||
| 置位線圈(mW) | 重置線圈(mW) | ||||||||||||
|
雙橫桿 接點 |
DC | 5 | 40.0 | 125 | 70%以下 | 70%以下 |
190% （at23℃） |
約200 | 約200 | ||||
| 6 | 33.3 | 180 | |||||||||||
| 9 | 22.2 | 405 | |||||||||||
| 12 | 16.7 | 720 | |||||||||||
| 24 | 8.3 | 2,880 | |||||||||||
| 操作線圈/2繞組閉鎖型 |
|
額定電流 (mA) |
線圈電阻 (Ω) |
置位電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 | |||||||||
| 置位線圈 | 重置線圈 | 置位線圈 | 重置線圈 | 置位線圈(mW) | 重置線圈(mW) | ||||||||||
| 標準 型 | DC | 5 | 40.0 | 40.0 | 125 | 125 | 70%以下 | 70%以下 |
190% （at23℃） |
約200 | 約200 | ||||
| 6 | 33.3 | 33.3 | 180 | 180 | |||||||||||
| 9 | 22.2 | 22.2 | 405 | 405 | |||||||||||
| 12 | 16.7 | 16.7 | 720 | 720 | |||||||||||
| 24 | 8.3 | 8.3 | 2,880 | 2,880 | |||||||||||
| 低靈敏度型 | DC | 5 | 79.4 | 79.4 | 63 | 63 | 70%以下 | 70%以下 |
170% （at23℃） |
約400 | 約400 | ||||
| 6 | 66.6 | 66.6 | 90 | 90 | |||||||||||
| 9 | 44.3 | 44.3 | 203 | 203 | |||||||||||
| 12 | 33.3 | 33.3 | 360 | 360 | |||||||||||
| 24 | 16.7 | 16.7 | 1,440 | 1,440 | |||||||||||
| 注1. | 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 |
| 注2. | 動作特性指的是線圈溫度為+23℃時的值。 |
| 注3. | 最大容許電壓指的是繼電器操作電源的電壓容許變動范圍的最大值。 |
| 注3. | 環境溫度和最大允許電壓的關系請參考相關頁 |
| 開關部(接點部) |
|
阻性負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
|||
| 接點機構 | 雙橫桿接點 | ||||
| 接點材質 | Au合金+Ag | ||||
| 額定負載 | AC125V 0.4A、DC 30V 2A | AC125V 0.2A、DC 30V 1A | |||
| 額定通電電流 | 3A | ||||
| 接點電壓的最大值 | AC250V、DC220V | ||||
| 接點電流的最大值 | 3A | ||||
| ■ 性能(含超聲波洗凈對應型) |
| 項目 | 分類 | 單穩型 | 1繞組閉鎖型 | 2繞組閉鎖型 |
| 接觸電阻＊1 | 50mΩ以下 | |||
| 動作（置位）時間＊2 |
5ms以下（約2.9ms、但是 DC48V線圈約2.4ms） |
5ms以下（約2.3ms） | ||
| 復位（重置）時間＊2 | 5ms以下(約1.3ms) | 5ms以下（約2.3ms） | ||
| 最小置位脈沖幅度 | - | 15ms | ||
| 最小復位脈沖幅度 | - | 15ms | ||
| 絕緣電阻＊3 | 1,000MΩ以上（DC500V兆歐表） | |||
| 耐沖擊電壓 | 線圈與接點間 | 2,500V 10×160（μs）（FCC part68標準） | ||
| 同極接點間 | 1,500V 10×160（μs）（FCC part68標準） | |||
| 耐壓 | 線圈與接點間 | AC1,500V 50/60Hz 1min | ||
| 同極接點間 | AC1,000V 50/60Hz 1min | |||
| 振動 | 耐久 | 10～55～10Hz 單振幅2.5mm（雙振幅5mm） | ||
| 誤動作 | 10～55～10Hz 單振幅1.65mm（雙振幅3.3mm） | |||
| 沖擊 | 耐久 | 1,000m/s2 | ||
| 誤動作 | 300m/s2 | |||
| 壽命 | 機械 | 1億次（開關頻率36,000次/h） | ||
| 電氣 | 10萬次以上（額定負載AC125V 0.4A 電阻負載、AC125V 0.2A 感性負載）（開關頻率1,800次/h） | |||
| 50萬次以上（額定負載DC30V 2A 電阻負載、DC30V 1A 感性負載）（開關頻率1,800次/h） | ||||
| 20萬次以上（DC30V 3A 電阻負載）（開關頻率1,800次/h） | ||||
| 故障率P水準（參考值＊4） | DC10mV 10μA | |||
| 使用環境溫度 | -40～+70℃（無結冰、無凝露） | |||
| 使用環境濕度 | 5～85%RH | |||
| 重量 | 約2.7g | |||
| 注. | 上述為初始值 |
| *1. | 測量條件：根據電壓下降法，在DC5V 1A的條件下。 |
| *2. | ( )內的值為實際值。 |
| *3. | 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 |
| *4. | 該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。 |
|
|
該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用條件后再使用。 |
|
單穩型 G6E-134P-US G6E-134PL-US G6E-134P-US-U G6E-134PL-US-U |
|
|
|
|
印刷基板加工尺寸 (底視圖)尺寸公差為:±0.1
|
端子配置/內部連接圖 (底視圖)
|
|
1繞組閉鎖型 G6EU-134P-US G6EU-134P-US-U |
|
|
|
|
印刷基板加工尺寸 (底視圖)尺寸公差為:±0.1
|
端子配置/內部連接圖 (底視圖)
|
|
2繞組閉鎖型 |
|
|
|
|
印刷基板加工尺寸 (底視圖)尺寸公差為:±0.1
|
端子配置/內部連接圖 (底視圖)
|
